作者：南通寶通風機 發布日期：2010-11-26   點擊：8407

產品詳細介紹

一、用途

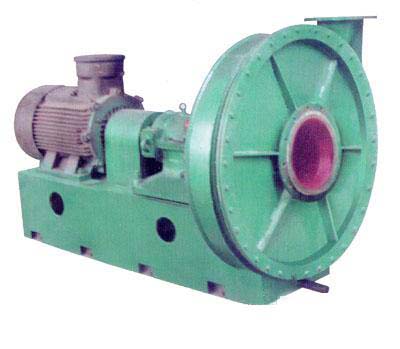

　　M7-29型煤粉離心通風機是按熱電站鍋爐煤粉燃燒系統所需之性能設計的，用于向鍋爐吹送煤粉，煤粉不能直接經過葉輪，否則葉輪極易磨損。蝸殼內部襯有護板，以便磨損后更換。軸承箱內存有潤滑油，供軸承散熱，并裝有冷卻水管，以冷卻潤滑油。

二、M7－29型煤粉離心通風機性能參數表
　　 性能表中提供的參數，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體(空氣)密度為1.02kg/m3。

產 品 型 號	轉 速 r / min	序 號	全 壓 Pa	流 量 m3 / h	電 動 機
					型 號	功 率 kW
M7－29№ 11 D	1450	1	5099～5217	11500～14350	Y225S－4 (380V)	37
		2	5246～5178	17200～20100	Y250M－4 (380V)	55
		3	5099～4687	23000～28750	Y280S－4 (380V)	75
M7－29№12.5D	1450	1	6600～6747	16850～21100	Y280S－4 (380V)	75
		2	6796～6693	25300～29500	Y280M－4 (380V)	90
		3	6609～6433	33500～38000	Y315S－4 (380V)	110
		4	6061	42200	Y315M－4 (380V)	132
M7－29№ 13 D	1450	1	7414～7571	20000～25000	Y280M－4 (380V)	90
		2	7610	30000	Y315S－4 (380V)	110
		3	7512～7414	35000～40000	Y315M－4 (380V)	132
		4	7217	45000	Y315L1－4 (380V)	160
		5	6796	50000	JS117－4 (380V)	180
M7－29№14.5D	1450	1	8894	26300	Y315M－4 (380V)	132
		2	9091～9140	32900～39490	Y315L1－4 (380V)	160
		3	9022	46100	Y315L2－4 (380V)	200
		4	8894～8649	52650～59200	Y355M2－4 (380V)	250
		5	8159	65900	JS127－4 (380V)	260
M7－29№ 16 D	1450	1	10346～10415	28500～36800	JS117－4 (380V)	180
		2	10571～10493	45500～54400	Y355M2－4 (380V)	250
		3	10277～9905	61400～69200	Y355L2－4 (380V)	315
		4	9610	77000	Y400－4 (6000V)	355
M7－29№ 17 D	1450	1	11670～12013	34300～53800	Y355L1－4 (380V)	280
		2	12013	63300	Y400－4 (6000V)	355
		3	11768～11425	72800～82300	JS148－4 (6000V)	440
		4	11032	91800	JS1410－4 (6000V)	500

三、型式
⑴ 本風機為單吸入式，由M7－29№11、12.5、13、14.5、16、17六個型號組成。
⑵ 本風機分別制成順時針旋轉和逆時針旋轉兩種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以"順"表示；葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以"逆"表示。
⑶ 風機的出口位置，以機殼的出風口角度表示，出風口角度從0°～225°共計16種規格。
四、安裝、調試、使用、維修
⒈ 風機必須按規定的程序進行安裝，試車運轉后，方可正式投入生產。
⒉ 風機運轉中如發現不正常情況，應立即停機查明原因，消除故障后方可繼續運行。
⒊ 風機的軸承箱采用通水冷卻，水壓不得超過0.4Mpa，由于各地氣溫不同，還有季節的變化，通水量亦可否同，一般水量可按0.5～１m3/h考慮，同時要注意水質情況，以免通道內結垢堵塞，影響冷卻效果。
⒋ 風機的葉輪如已磨損，焊補修復后應重新作動平衡校正。
⒌ 風機的軸承溫度一般不高于環境溫度40℃。
⒍ 風機應根據使用情況定期進行檢修。
⒎ 風機的使用轉速不得超過允許的最大使用轉速，不許使用帶輪變速。
⒏ 軸承用稀油潤滑，建議用N32號機械油。
⒐ 正常運轉時軸承箱的振動速度有效值(均方根)≤6.3 mm/s。
五、訂貨須知
⑴ 成套供應范圍：通風機１臺；電動機１臺；聯軸器１套；通風機地腳螺栓8套。
⑵ 用戶應寫明風機名稱、型號、旋轉方向、出風口角度；性能參數（流量、全壓，電動機型號、功率、轉速、電壓）。

機號 №	葉輪 直徑	進風口					出風口								C	D	E	F	G
		A1	A2	A3	d1	n1	B1	B2	B3	B4	B5	B6	d2	n2
11D	1100	φ590	φ640	φ690	M16	16	300	363	412	484	550	664	φ14.5	16	178.5	144.5	750	820	944.5
12.5D	1250	φ670	φ720	φ770	M16	16	340	412	476	550	630	694	φ14.5	18	197	163	850	931	1075.5
13D	1325	φ710	φ770	φ830	M16	16	360	440	502	580	670	731	φ14.5	18	208	171	890	980	1135.5
14.5D	1450	φ778	φ838	φ898	M16	16	395	480	550	632	720	798	φ14.5	18	222	188	972	1076.5	1248.5
16D	1600	φ850	φ920	φ990	M16	16	494	580	638	750	847	898	φ19	24	246	208	1250	1190	1360
17D	1700	φ900	φ970	φ1040	M16	16	534	618	674	834	924	982	φ19	26	259	221	1450	1262	1440
H	I	J	K	a	b	L	d	d3×L1		d4×L2	冷卻管 直徑 d5		軸承 型號	重量（不帶電 動機）kg		P1 kg	P2 kg	轉動 慣量 kg-m2	葉輪 重量 kg
738.5	642.5	375	1196	620	700	762.5	375	M24×630		M20×500	φ18		3616	1055		540	458	100	191
837	730	375	1196	620	700	785	412	M30×800		M24×630	φ18		3620	1530		707	895	210	274
880	770	375	1196	620	700	793	432	M30×800		M24×630	φ18		3620	1555		846	753	380	300
967.5	849.5	500	1620	900	900	1057.5	466	M30×800		M24×630	1.25"		36226	2100		980	860	540	405
													3526
1070	911	500	1549	900	900	1008.5	510	M30×800		M24×630	1.25"		36226	2566		1482	1355	840	496
													3526
1134	949	500	1549	900	900	1008.5	536	M30×800		M24×630	1.25"		36226	2810		1631	1419	950	590
